概述：

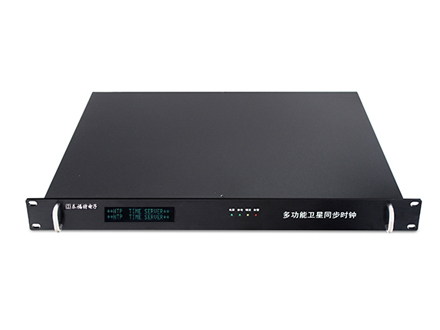

  HJ5435 GPS衛星同步時鐘選用低相噪、低漂移的雙恒溫槽高穩晶振DOCXO和高精度授時型GPS接收機,采用獨特的頻率測控技術，對晶體振蕩器的輸出頻率進行精密測量與校準，使GPS馴服晶振的輸出頻率精確同步在GPS系統上，準確度優于1E-12，不用進行校準就能始終提供高精度的頻率信號。相當于一臺高性能的銣原子鐘，卻同時具有十分優良的短期穩定性和超低的相位噪聲。

  HJ5435 GPS衛星同步時鐘不但提供了高精度的頻率標準，還同時提供了“復現”的UTC時間基準。GPS馴服晶振輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受GPS、秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號。

  HJ5435 GPS衛星同步時鐘具有智能學習算法，在馴服晶振過程中能夠不斷“學習”晶振的漂移等特性，并將這些參數存入板載存儲器中，同時具有智能狀態切換功能，能夠智能判別GPS接收系統的穩定性， GPS被干擾不可用時，設備能夠自動切換到保持模式，根據歷史工作性能參數馴服晶振，繼續提供高可靠性的時間和頻率基準信息輸出。

  HJ5435 GPS衛星同步時鐘是我公司研制設計的一款高端時鐘產品，廣泛應用于移動通信、廣播電視、航空航天、電力系統、交通能源、科研院所、計量與校準等領域。

主要特點:

◆頻率準確度高：<1e-12

◆內置低相噪高穩雙恒溫槽晶振

◆高準確度、高穩定度、低相位噪聲，無漂移

◆具有智能學習算法

◆馴服、保持工作模式自動切換

◆高性能守時和保持精度

◆精確的時間、頻率基準，不用周期校準

技術參數：

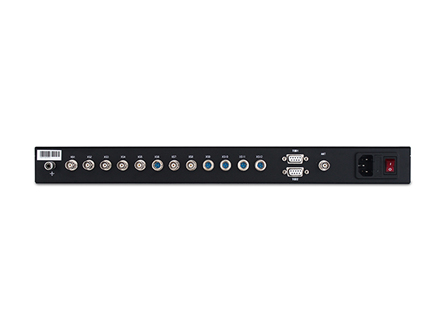

◆輸出信號：10MHz SIN 2路，BNC，標準正弦波，幅度12±1dBm，50Ω

◆準確度：<1E-12（衛星鎖定，24小時平均值）

<5E-10（衛星斷開，保持24小時后）

◆穩定度：1s<5E-12

◆相位噪聲：1kHz-140 dBc/Hz

　　　　　 10kHz-150 dBc/Hz

◆諧波：< -40 dBc 10MHz TTL2路，BNC，方波，TTL電平，50Ω

◆1PPS2路，BNC，TTL/RS422電平各1路，50Ω

◆定時精度   30ns（RMS）

◆脈沖寬度   30ms

◆上升沿   <10ns

◆保持精度 44μs/衛星斷開24小時

◆IRIG-B DC-TTL 2路，BNC，TTL 電平，與秒脈沖同步

◆IRIG-B DC-422 2路，XS10三芯航插，RS422電平

◆IRIG-B AC碼

◆2路，XS10三芯航插，變壓器平衡輸出TOD串行接口2路，DB-9 Female

◆RS232/RS422電平各1路

◆GPS狀態，系統信息

◆GPGGA、GPRMC，9600-N-8-1

輸入信號：

◆GPS天線輸入1路，NK，+5V DC

液晶顯示 ：

◆鎖定指示、系統時間（UTC）、參考源、緯度、經度、高度、接收機狀態、跟蹤衛星數等信息

指示燈顯示：

◆電源、參考、鎖定、告警

◆OCXO老化率

◆守時精度<1ms（72小時）

◆日老化率5E-10

◆秒穩定度優于5E-12

◆日平均準確度優于1E-12

◆授時型GPS接收機接收L1,C/A碼信號-1575.42MHz,NK

◆高精度授時型GPS接收機，12通道；

◆授時精度優于30ns（RMS）

◆冷啟動：<29s；熱啟動<1s

◆跟蹤捕獲靈敏度可達-160dBm

◆支持單星授時

◆抗干擾型GPS天線授時型有源接收天線，NK，1575.42MHz

◆極化方式：右旋圓極化

◆噪聲系數：≤1.5dB

◆匹配阻抗：50 Ohm

◆工作電壓：3V/5V DC自適應

物理及環境參數：

◆尺寸： 1U機箱447×44.5×400mm

◆重量： <5Kg

◆電源： 220V±20%  47Hz ～63Hz

◆工作溫度：-10℃～+50℃

◆存貯溫度：-25℃～+85℃

◆濕度： 95％無冷凝

◆功耗： 20W

配置清單：

主機 1臺

◆30米電纜GPS天線 1套

◆安裝支架 1套

◆1米電源線 1根

◆中文說明書 1本

選件：

◆Opt-BD：內置北斗參考源

◆Opt-Rb：內置銣原子鐘

◆Opt-Ref：接收外部IRIG-B信號
